在剛剛結束的2012CWEE第六屆中國（上海）國際風能展上，北京能高自動化技術股份有限公司攜公司5年重點科研成果——雙饋風電并網變流器、全功率風電并網變流器、光伏并網逆變器亮相。本次參展，公司展位面積72平米，從公司簡介、發展歷程、重點產品技術參數等角度全面展示了公司5年的科研精華及發展里程碑。

大氣沉穩的展臺設計、翔實全面的技術資料贏得了眾多同行及客戶的關注與贊譽

| 1.5MW完美穿越行業準入“門檻”|

工欲善其事必先利其器。作為一家以電力電子技術和控制技術為主導，致力于風能、太陽能發電以及智能電網等領域技術研究的高新技術企業，2007年度北京能高成立之初，便承擔了“直驅式風電機組控制系統及模塊化多重并聯變流器的研制”、“分布式供能系統高壓變流器及軟開關技術”和“大型風電機組智能控制技術及風電場優化運行保障技術”等三項國家科技支撐計劃與863計劃課題的研究?！?/p>

2010年，已經成為國內風電機組設備制造商領軍企業之一的北京能高便開始研發低電壓穿越功能所需的重要配置有源Crowbar裝置。 次年3月28日，風電技術部專門成立項目組帶著1.5MW雙饋風力發電并網變流器在北車風電公司機組整機試驗臺上，連續三次電壓跌落，連續三次測試成功，北京能高自主研發的1.5MW雙饋并網變流器順利通過中國電科院主導的低電壓穿越功能測試，完美穿越行業準入“門檻”！

“1.5MW雙饋機型低電壓穿越實驗的順利通過，從技術角度來講，對于其他功率等級的雙饋?zhàn)兞髌鞫歼m用，只是根據功率等級的不同，低電壓穿越的硬件上需做相應的修改。所以可以說此次測試的成功是為更高功率等級變流器的低電壓穿越功能開發和應對‘新國標’而需做的技術改進打下了一個穩定的基石，開了一個順利的好頭?！表?xiàng)目部負責人如是說。截至目前，北京能高1.5MW雙饋風電并網變流器已經在山西左云、吉林大安、山東膠南批量并網運行御龍?jiān)谔臁?/p>

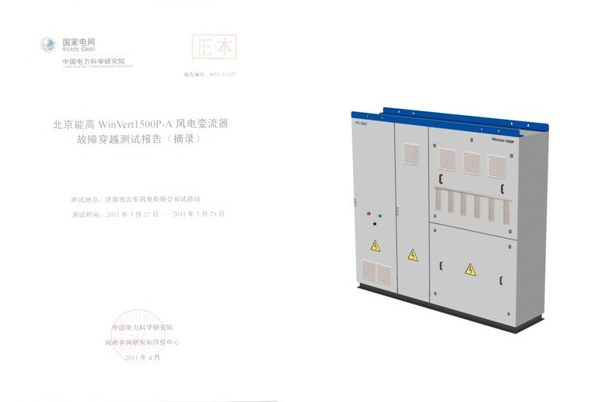

1.5MW風電并網變流器與低電壓穿越測試報告

| 2MW電勵磁風電變流器閃亮登場 |

受國際風電開發趨勢的推動，從技術路線以及環境能源的角度考慮，電勵磁技術成為了風電變流器發展的主流技術之一。2011年年初，北京能高開始成立專門的研發設計小組專攻2MW電勵磁風電并網變流器。經歷設計、組裝、調試三個階段的緊張工作，歷時8個月，2011年10月，金秋璀璨之時，北京能高2MW電勵磁風電并網變流器研發下線，如期亮相！

此舉具有多項重要的意義：其一，以電勵磁發電機代替了永磁發電機，緩解了受稀土價格上漲導致的永磁發電機成本上漲問題，電勵磁技術大大降低了風電機組的整機成本；其二，電勵磁技術目前尚屬于國內領先技術，此次我們在原來永磁變流器的基礎上增加了電勵磁的單元，使它不僅可以應用于永磁發電機，還可以應用于電勵磁發電機，更靈活的為市場所需服務；第三，在產品的外觀設計上，我們采用了更加緊湊的并柜式，使其體積更小，更有利于塔筒布局；最后，重要的一點是，增加了低電壓穿越的功能，滿足我國能源局最新頒布的大型風電場并網設計技術規范中對低電壓穿越的要求，將大大避免風機在電網電壓出現波動時候的脫網問題。

截至目前，北京能高2MW全功率風力發電并網變流器在內蒙古卓資風場長期并網運行，通過了超低溫、高海拔、多沙塵的運行環境考驗。

| 3MW由690V到3kV之突破 |

2011年第八屆亞洲風能大會上，北京能高自動化技術股份有限公司展出了其最新研發的3MW/3kV全功率風力發電并網變流器。在原3MW/690V的基礎上，將電網電壓等級提升至3kV，以配備加熱、除濕設備，高防護等級等特點為“下?！弊龊脺?zhǔn)備。

3MW/3kV全功率風力發電并網變流器的優勢在于其采用3kV的電壓等級，降低了發電機、電纜的電流，從而有效地降低了發電機的設計難度、成本及體積，降低了導線成本。提高了整機的性價比。

技術特點則表現在主回路采用三電平結構，網側濾波器采用LCL型濾波器，可以達到更低的諧波含量、更小的du/dt與EMI；機側濾波器經過優化設計，可降低高頻共模du/dt電壓產生的電機軸電流、降低高頻差模du/dt電壓在長導線上傳輸引起的電機端過電壓；采用高壓IGBT模塊與專用驅動電路，控制與功率模塊間通信采用光纖，具備高抗擾能力、高隔離電壓等級，未來可擴容至5MW；功率組件設計實現模塊化，從而達到體積小、拆卸簡便、易維護的要求。控制系統硬件采用雙DSP主從設計，優化的扇區劃分、友好的調試界面，實現了參數的實時監視以及故障參數的及時顯示。

根據《國家電網公司風電場接入電網技術規定》的要求,3MW/3kV風力發電并網變流器具備低電壓穿越功能，即當電壓跌至20%額定電壓時能夠保持并網運行625ms；當電壓跌落后可3s內恢復到額定電壓的90%，保持并網運行;采用全功率變流器，可迅速提供無功支持，幫助恢復電網電壓。截至目前，3MW/3kV全功率風力發電并網變流器已入駐常牽，完成互饋試驗、高壓系統、網壓諧振等主要調試。

| SunVert 500HE取得多項權威認證 |

北京能高并網逆變器產品之一——SunVert 500HE是專為輸電側大型光伏并網電站研發生產，采用無工頻隔離變壓器設計，轉換效率可達98.6%，寬電壓輸入范圍，提升發電效益，超強的環境適應力，使其可接受高海拔、高濕度及不同環境溫度的嚴苛考驗。

目前，SunVert 500HE產品已經取得了多項權威認證，包括“低電壓穿越測試”、TüV認證、金太陽、CE等，該產品已批量應用于中國西北地區的大型光伏電站示范項目，取得良好運行效果。

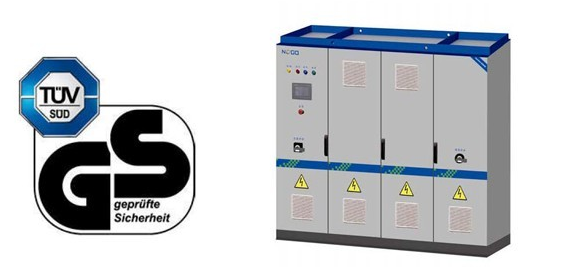

SunVert 500HE光伏并網逆變器與TüV認證
